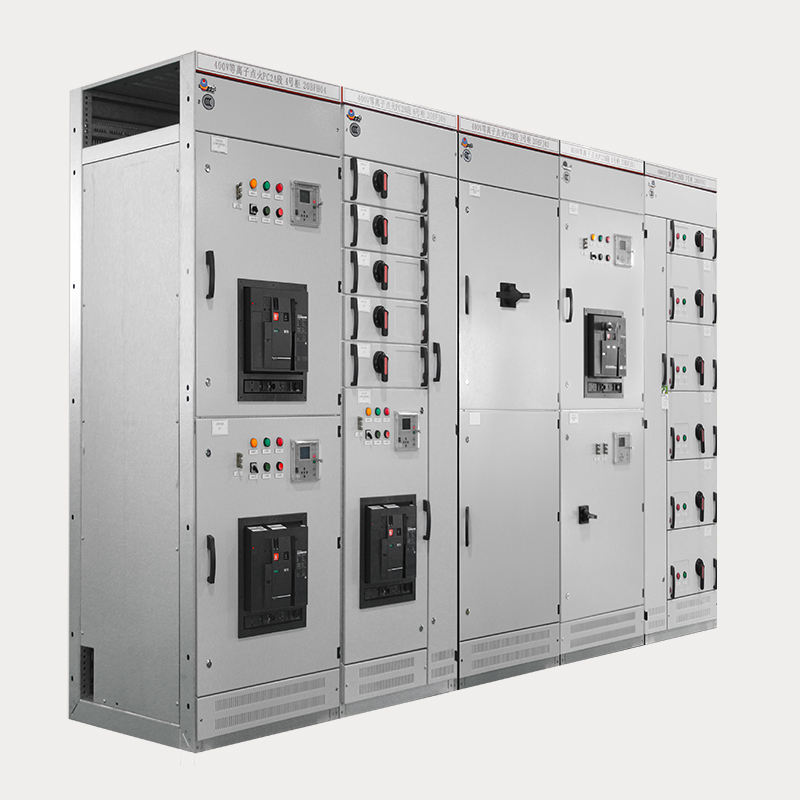

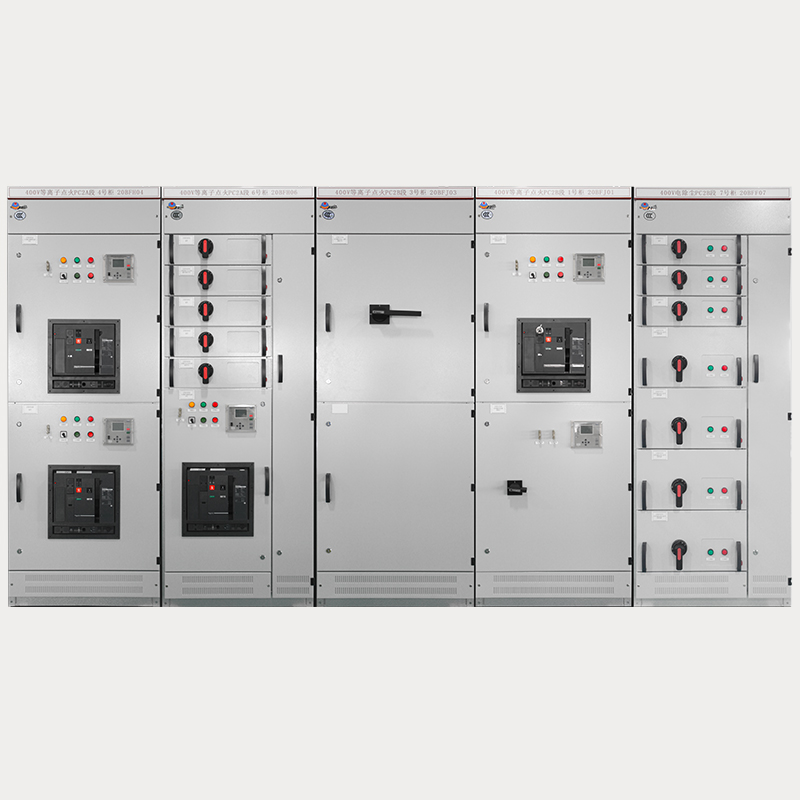

SGZ型组合式交流低压关柜
SGZ型组合式交流低压关柜，系三/ 四相交流、50Hz的低压成套开关设备，是“UG环球”在GCS型低压抽出式开关柜及SGF、GGD型低压牢固式开关柜的基础上，吸收西门子授权本公司SIVACON 8PT型低压柜的先进技术SGZ型交流低压成套开关设备
SGZ型组合式交流低压关柜，系三/ 四相交流、50Hz的低压成套开关设备，是“UG环球”在GCS型低压抽出式开关柜及SGF、GGD型低压牢固式开关柜的基础上，吸收西门子授权本公司SIVACON 8PT型低压柜的先进技术，经不绝立异设计的低压成套开关设备，兼容牢固式结构与抽出式结构，具有结构新颖，分断能力高，动热稳定性能好，运行宁静可靠，装置维修便当的特点，可配置智能化接口装置。产品已广泛应用于大中型发电厂(1000MW及以下机组)、35kV～500kV变电站、石油化工和国际工程等，可适用于沿海高湿润、高盐雾等特殊气候条件使用。产品于2003年5月获得“中国国家强制性产品认证(CCC)证书”。
◇ 开关柜结构、性能及特点 ◇
柜体为拼装结构，机械强度高。牢固式结构与抽出式结构组合计划灵活，电缆可从柜底部和／或柜顶部进出柜体。柜体分为母线室、功效单位室、电缆室等区域，各功效单位室间接纳接地的金属隔板离隔，能有效地避免故障的扩大。柜内电气元件的空气间隙和爬电距离大，绝缘强度高，动、热稳定性能好。
PC柜抽出式断路器与MCC柜抽屉型均具有接通、断开、试验、隔离和抽出位置，抽屉在接通、断开、试验、隔离位置时自动定位和锁定，解除定位后方可进入下一个位置。
开关柜可配置智能化接口装置，与现场总线或通过适配器与DCS以太网相连，可在操作站进行监控操作。
开关柜通常为不靠墙装置，双面维护。柜体防护品级高，前部可加装钢化玻璃防护门。柜体外貌处理工艺先进，具有防湿润、防霉变、防盐雾、耐腐化性能。
◇ 正常使用条件 ◇
海拔高度：使用所在海拔不凌驾2000m ；
情况温度：上限＋40℃，下限－5℃ ，日平均气温不高于35℃；
相对湿度：日平均不大于95% ，月平均不大于90% ；
地动烈度：不凌驾8度；
装置场合：没有火灾、爆炸危险、严重污秽、化学腐化及剧烈震动。
注：凡凌驾上述要求规模的，应与制造厂协商确定。
1、 我公司低压开关柜全系列已通过全套型式试验：
低压开关柜的6300A、4000A、3200A、2000A、1600A全部电流品级均已通过型式试验。
低压开关柜已通过35kA/0.3s耐内部故障电弧型式试验。
低压开关柜已通过抗震试验（水平加速度1.09g、笔直加速度0.26g）。
2、 我公司低压开关柜经广东电网公司2017年专项抽检验证及格。
3、 已获发明、实用新型等专利10项。
4、 低压开关柜于2014年通过由广东省科技厅组织的科技结果鉴定，抵达海内先进水平，并获省级科学技术奖励二等奖，是“广东省高新技术产品”。
5、 低压开关柜技术性能切合核电行业技术标准要求，获得国家核宁静局宣布的民用核宁静设备设计许可证、制造许可证。
6、 可选配UG环球自主品牌主要一二次电气元件和新技术新质料，实现智能功效升级：
参数
