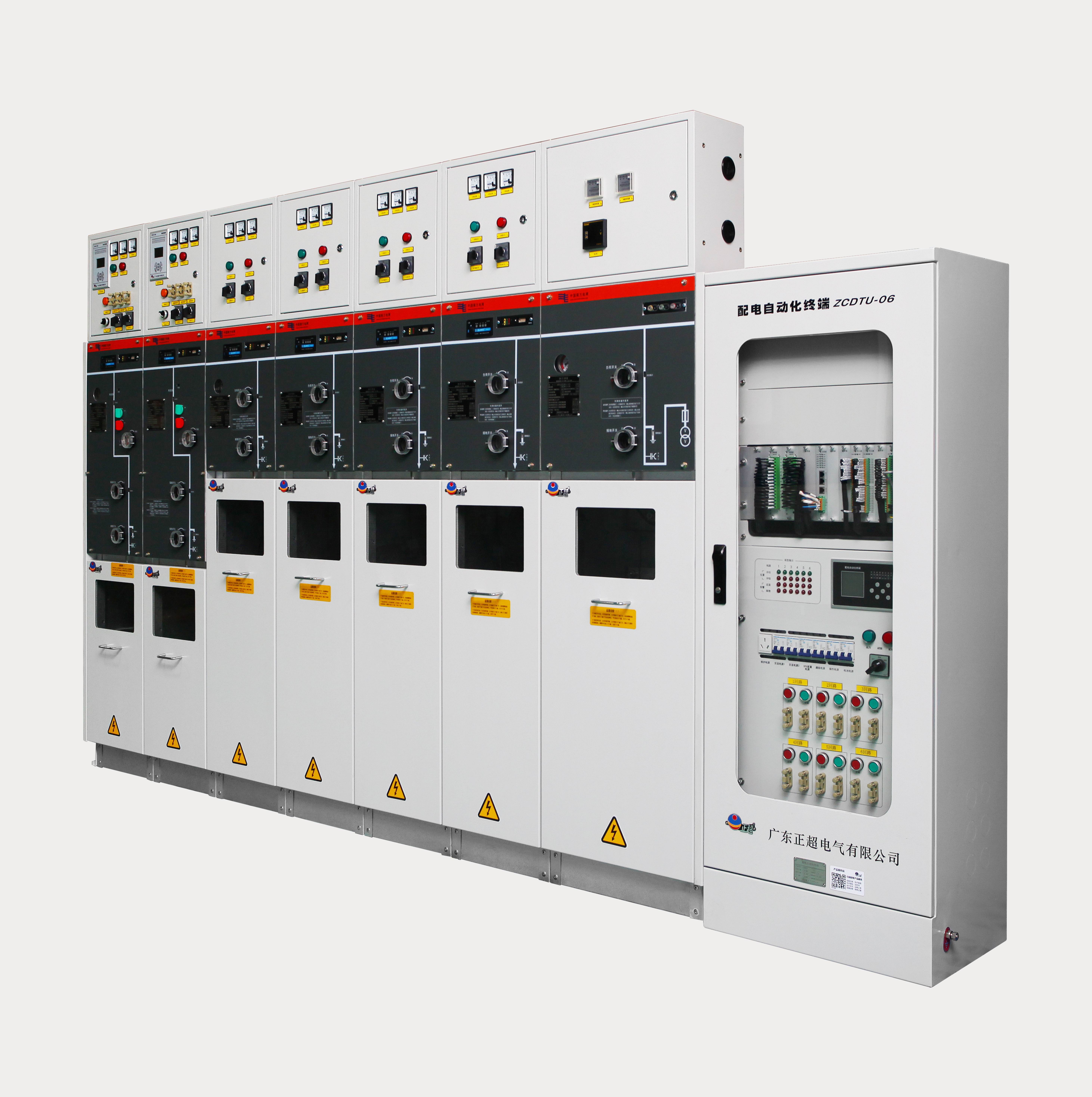

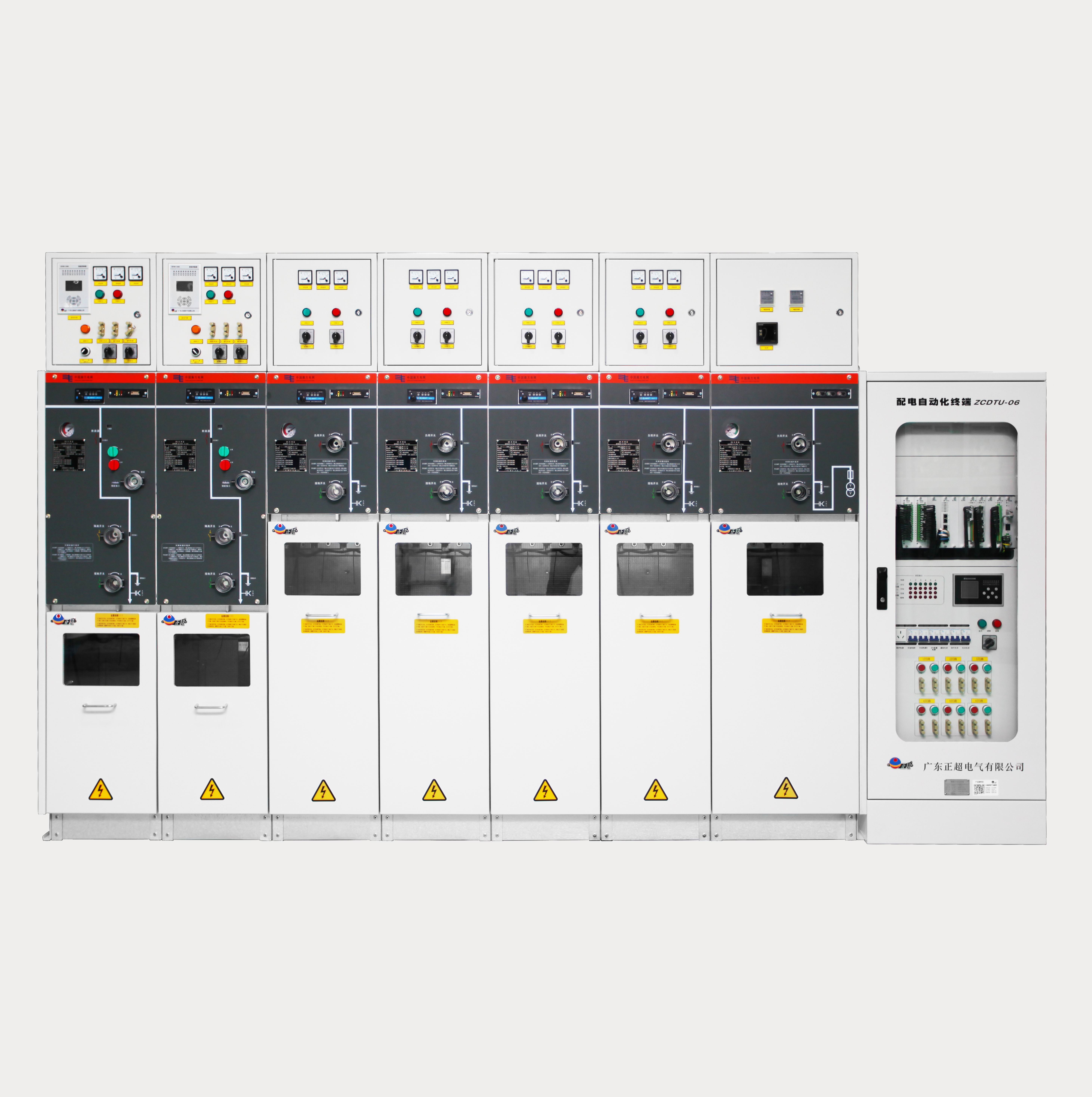

ZCSF-12 户内高压交流六氟化硫智能环网开关设备
ZCSF-12(F?R)全关闭SF6智能环网开关设备户内使用，系三相交流50Hz的高压成套开关设备，作为10kV系统接收和分派电能及对电路实现控制�；ぶ�，是新一代的小型化SF6全绝缘环网开关柜，具有电气性能优良、装置简便、运行可靠、组合灵活、免维护、性能价格比优等特点，广泛应用于工业及民用电缆环网及供电末端，特别适用于小型二次配电站、开闭所、工矿企业、都会住宅小区、铁路、高层建筑等电力系统中作为接受和分派电能之用。
◇ 开关柜结构、性能及特点 ◇
SF6气箱接纳不锈钢板全焊接而成，防护品级抵达IP67，气箱留有现场充气阀。负荷开关、接地开关、熔断器支座及母线等一次元器件密封在SF6气箱中；高压熔断器装置在密封的绝缘筒中，绝缘完全不受凝露、污秽等外界情况条件的影响。具有全密封、全绝缘性能，有较强的防洪能力，免维护，能在卑劣情况条件下宁静运行。柜内主母线由母线绝缘子牢固在箱体的上部，可通过母线连接器便当地进行扩展。接纳� ？榛苹杓�，体积小，进出线环网柜尺寸统一。有单位型、共箱型的� ？槭浇峁�，可凭据用户要求任意扩展组合。操作灵活、联锁可靠，满足“五防”功效要求，底座由敷铝锌板拼装而成，机械强度高，防腐化性能优良。也可装于户外的防护箱内使用� ？墒视ε涞缱远蟮挠没�。
正常使用条件
海拔高度：不凌驾4000 m ；
情况温度：－10℃～ ＋40℃，（允许在－30℃时储运）；
相对湿度：日平均不大于95% ，月平均不大于90% ；
地动烈度：不凌驾8度；
注：凡凌驾上述要求规模的，应与制造厂协商确定。
1、 环网柜通过了零表压下开断额定有功负载电流试验；
2、 环网柜通过了内部电弧故障试验（20kA/0.5s）及海拔高度4000 m的型式试验；
3、 环网柜已通过配网自动化联调�；ご褪绞匝�，具有技术立异、性能宁静、稳定、实用的特点；
4、 ZCSF-12系列全绝缘SF6环网柜新技术、新产品于2017年通过广东电网公司和广东省机械行业协会联合组织的鉴定；
5、 已获发明、实用新型等专利技术7项，是“广东省高新技术产品”；
6、 环网柜气箱接纳厚度3mm的不锈钢304质料，应用自动焊接机械人焊接而成，防护品级抵达IP67，具有强度高、密封性能优良的特点；

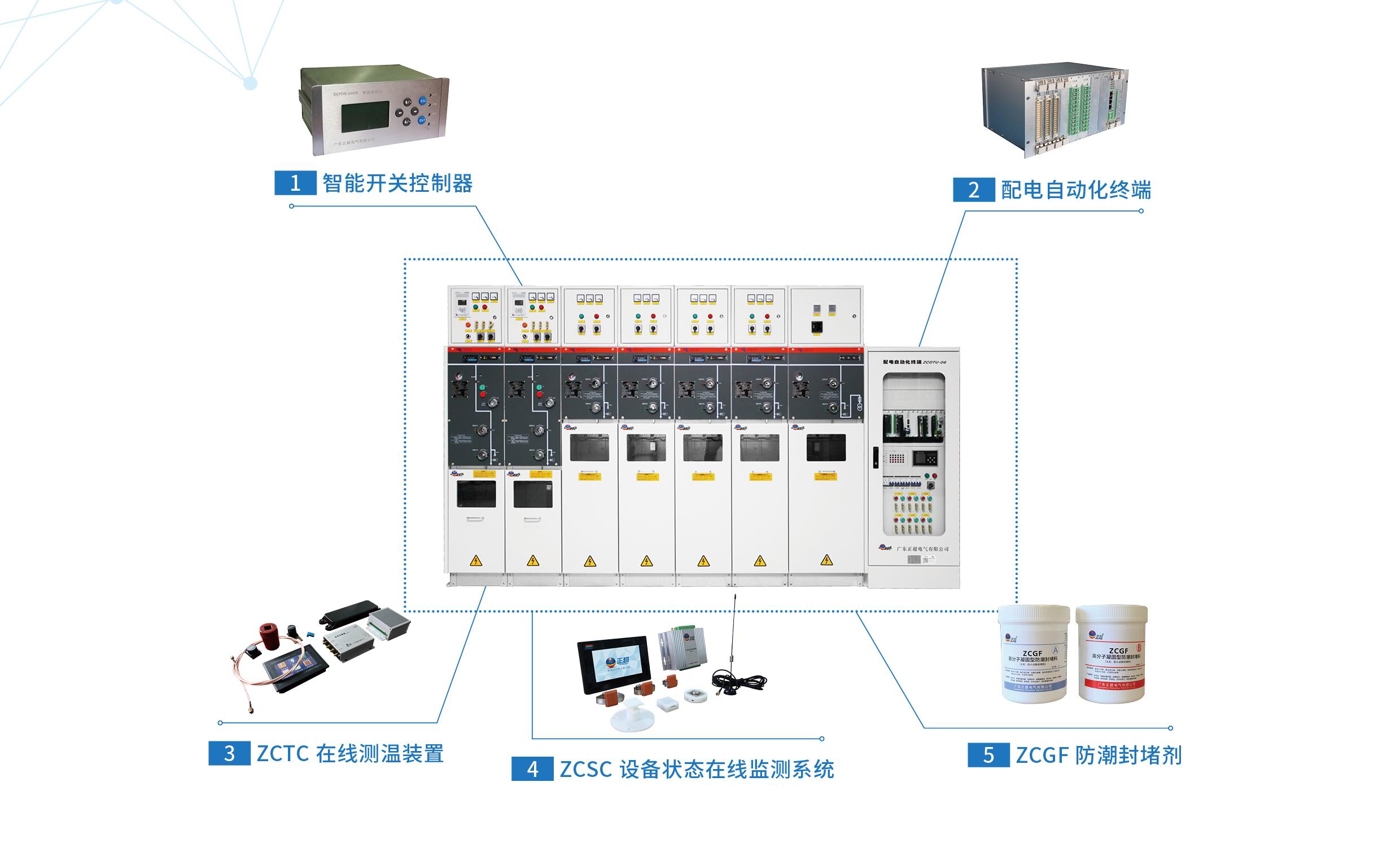

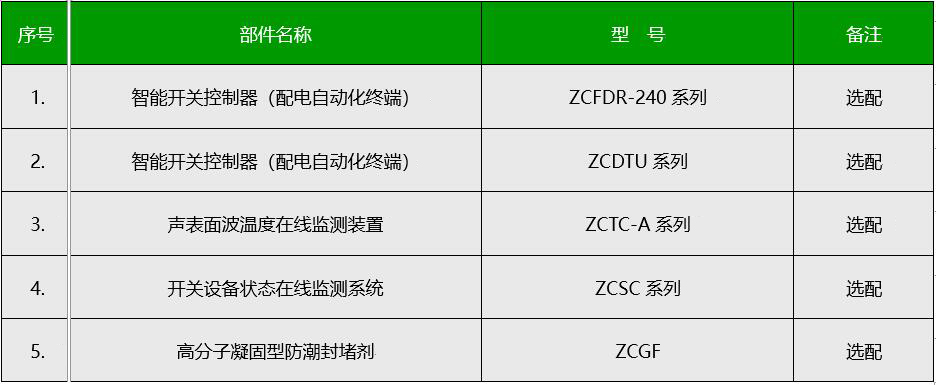

7、 可选配UG环球自主品牌主要一二次电气元件和新技术新质料，实现智能配网功效升级：

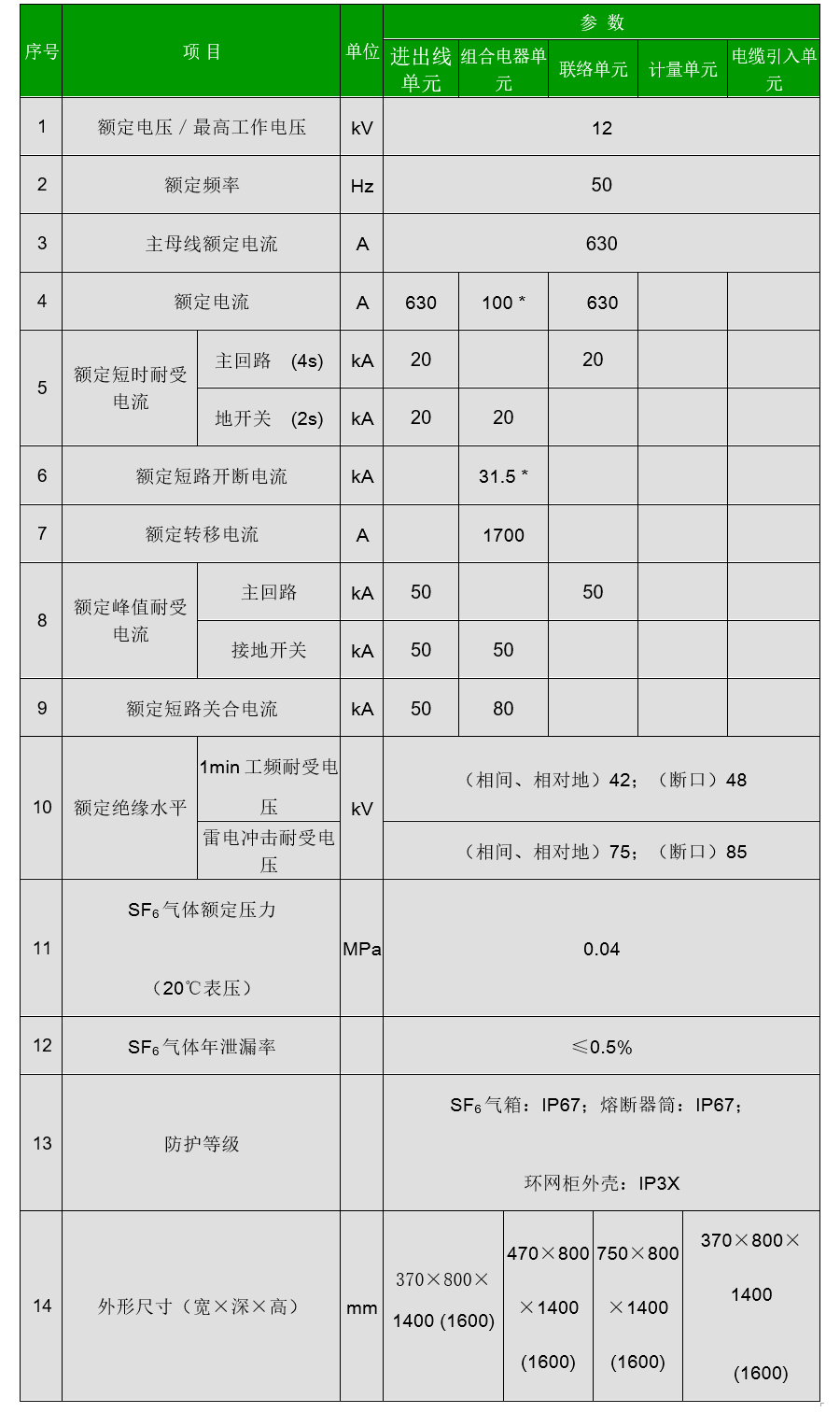

◇ ★ 主要技术参数 ★ ◇
* 组合电器柜的额定电流和额定短路开断电流凭据所配熔断器而定。
